Método de Nodos

 Método de nodos

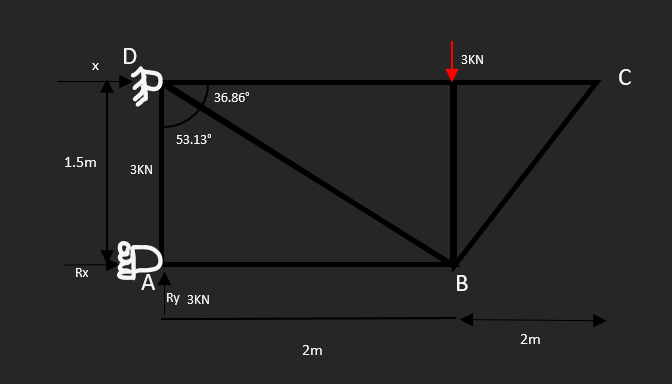

    El método de los nodos o método de los nudos, consiste en el planteamiento de equilibrio mecánico de cada uno de los nodos o nudos de una armadura simple. Un nodo es cada uno de los puntos donde concurren dos o más barras. El equilibrio global de la estructura implica que el equilibrio local de cada uno de los nodos. Se resuelve de la siguiente manera:

Tan= c.o/c.a= 1.5/2= 36.86°

90° - 36.86°= 53.13

⤿+⅀MA= Ry (2) - 3(2)

           = Ry (2) - 6 = 0

           = Ry= 6/2= -3 (compresión)

-↑⅀FyB= 3KN + BD sen 53.13= 0

              BD= -3KN/sen 53.13= -3.75KN (compresión)

→⅀Fx= AB - BD cos 36.86= 0

            AB= 3.0KN (tension)

↑⅀Fy= AD - BD sen 53.13= 0

          AD= 2.99 = 3.0KN (tension)

↑⅀Fy= -3KN + BC sen 53.13= 0

         BC= 3KN/sen 53.13 = 3.75KN
