Diagrama de Cortante

 Diagrama de Cortante

    Diagrama de cortante (V): sirve para saber los puntos donde una viga puede

sufrir un esfuerzo al corte y se obtiene mediante las cargas verticales,

reacciones y longitudes de ellas; a las que se encuentran.

    Generalidades:

1. Una carga puntual o punto de apoyo origina una linea vertical.
2.  Una carga uniforme rectangular origina una linea inclinada.
3. Las regiones donde no hay cargas se reflejan como linea horizontal.
4. Una carga continua no uniforme (triangular) origina una arco de parabola.
5. El diagrama se traza en un plano; hacia arriba (+) y hacia abajo (-).

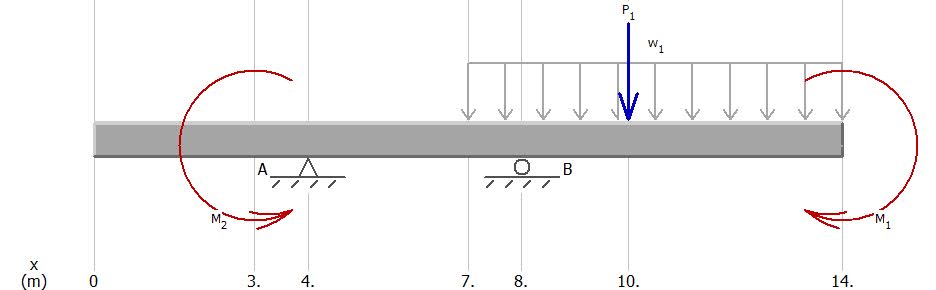

Viga de Ejemplo

Diagrama de Cortante (V)
